Probador de Transistores, Diodos y SCR en circuito

Descripción General

Este instrumento permite probar transistores de NPN y PNP, diodos y SCRs "in-situ" (en equipos desconectados por supuesto) y también por conexión directa del componente fuera del circuito.

Realiza una prueba simple (OK, corto o abierto) del estado de diodos y transistores e indica la polaridad del diodo o tipo del transistor PNP/NPN, si es desconocido.

Funcionamiento del probador de transistores, diodos y SCRs

Las compuertas ICa e ICb del IC CMOS CD4093 forman un oscilador de onda cuadrada de aproximadamente 2Hz. IC1c e IC1b invierten la polaridad de esos 2Hz. Esos dos voltajes de onda cuadrada, complementarios, son aplicados al D.E.P. (Dispositivo En Prueba).
Para transistores la polarización de base se realiza a través de una resistencia de 1000 ohm. Dos LEDs rojos en contra fase quedan conectados al Colector. El flujo de corriente a través del dispositivo está limitado por la resistencia R4 de 470 Ohm. Sin D.E.P. conectado al probador, al oprimir el pulsador TEST, ambos LEDs encenderán alternadamente.

Por consiguiente, es evidente que si el D.E.P. está:

· En Corto, ambos LEDs permanecerán apagados y
· Abierto, ambos LEDs encenderán.

El propósito de los dos grupos de diodos, conectados en serie con el D.E.P. pueden requerir una explicación:

Su función es permitir que el D.E.P. alcance la saturación (conducción total) en un solo sentido, y evitar que ambos LED permanezcan apagados cuando eso ocurre.

Recuerde este diseño prueba "en-circuito" (no necesita desoldar ninguna conexión, para aislar un semiconductor sospechoso!).

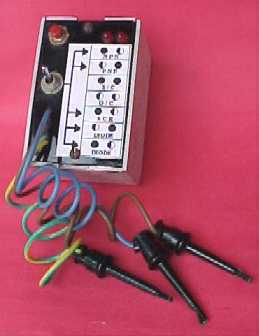

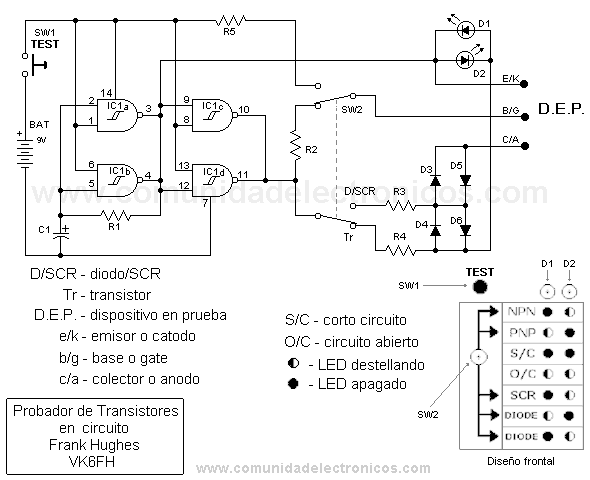

Diagrama del circuito



Para probar SCRs (tiristores) y diodos, se coloca S1 en la posición apropiada (D/SCT), en la cuál se elimina uno de los dos diodos de cada serie. Esto es necesario porque: la caída de voltaje en sentido directo de un diodo o SCR en buen estado, es aproximadamente 0.7 Voltio, entonces tres junturas en serie presentarían aproximadamente 2.1V, por lo cual ambos LED podrían encender.

Lista de componentes electrónicos:

R1 - resistencia 1 Mohm (1.000.000 ohm)
R2 - resistencia 1 Kohm (1000 ohm)
R3 - resistencia 150 ohm
R4 - resistencia 470 ohm
R5 - resistencia 100 ohm
(todas las resistencias de 1/4 o 1/2W)
C1 - condensador electrolítico 2.2 uF - 16V
D1 y D2 - LEDs rojos
IC1 - Circuito integrado CD4093 o equivalente (BU4093, NTE4093B, ECG4093B...)
SW1 - interruptor tipo pulsador normalmente abierto
SW2 - interruptor doble polo de dos posiciones (DPDT)
D3, ..., D6 - diodos 1N4148 o similares (ECG/NTE519)
BAT - Batería 9V

Cualquier pregunta relacionada a este proyecto, dirigirla (en Inglés) al autor: Frank V. Hughes (Australia)

---
