Probador de Cristales Osciladores

Cuando reparamos equipos electrónicos y nos encontramos con un circuito oscilador, controlado por un cristal de cuarzo (XTAL) o un "resonador cerámico", que no oscila; el primer "sospechoso" suele ser ese elemento.
Si disponemos de uno de iguales características, podemos reemplazarlo para determinar rápidamente, si efectivamente esa es la causa. Pero cuando no tenemos unos nuevo a la mano, resulta útil contar con un probador para este tipo de componentes.

He aquí el circuito de un Probador de Cristales, que permite determinar rápidamente si el elemento oscila o no.
Puede probar cristales de cuarzo y resonadores cerámicos, de frecuencias hasta los 10 MHz (aprox.), lo cual cubre prácticamente todos los usados en controles remotos infrarrojos, así como en televisores, monitores, hornos de microondas, equipos de sonido y otros.
Puede usarse para probar cristales de frecuencias más altas, cambiando los valores de algunos elementos (*)

También permite, mediante la conexión de un frecuencímetro o un osciloscopio, determinar la frecuencia de oscilación del elemento en prueba, con una aproximación o tolerancia del 5% o menos.
Se puede alimentar con una batería de 9V o una fuente DC del mismo voltaje.

Su funcionamiento es sencillo. Básicamente se trata de un oscilador Colpitts formado por Q1, C1, C2, R4 y el Cristal, cuya señal es detectada por D3 y D4, y aplicada a Q2 para encender el LED.

Su uso: se conecta el cristal o resonador en los terminales correspondientes y se activa el circuito con S1. Si el elemento oscila, se encenderá el LED D2.

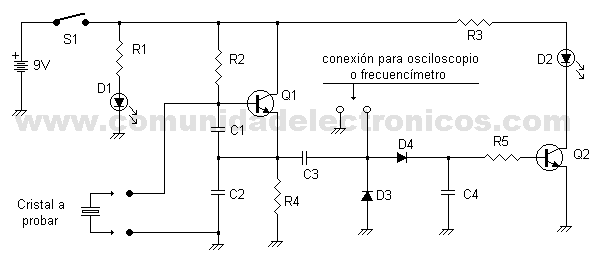

Diagrama del probador de cristales osciladores

Lista de componentes electrónicos del circuito:

R1 - resistencia  680 ohm
R2 - resistencia  27000 ohm
R3 - resistencia  680 ohm
R4 - resistencia  1000 ohm
R5 - resistencia  5600 ohm
C1 - condensador  0.001 uF (1000 pF) (102)
C2 - condensador  100 pF (101)
C3 - condensador  0.001 uF (1000 pF) (102)
C4 - condensador 0.0047 uF (4700 pF) (472)
D1 y D2 - LED (diodos emisores de luz)
D3 y D4 - Diodos 1N4148, 1N914, NTE519 o similares
Q1 y Q2 - Transistores 2N3904, 2SC1815, BC550, NTE123AP o similares

Ninguno de los componentes es crítico.
Las resistencias pueden ser de 1/4 o 1/8W, los condensadores para 50V

(*) Para probar cristales de frecuencias más elevadas (de equipos de comunicación u otros) debe reemplazar los condensadores C1 y C2, por valores más bajos, manteniendo la misma relación 10/1, por ejemplo de 330 pF para C1 y 33 pF para C2; o 220 pF C1 y 22 pF C2. Igualmente, en ese caso, es aconsejable usar en Q1 un transistor con mayor rango de frecuencia, como por ejemplo: 2SC2407, 2SC1128, BF199, NTE229.
